Cold-Formed Steel Design (CFS)
CFS es una herramienta integral de diseño de componentes de acero conformado en frío de uso general que realiza cálculos de acuerdo con la edición AISI 2016 de la especificación norteamericana para el diseño de miembros estructurales de acero conformado en frío (S100-16) y la edición 2002 de la especificación ASCE para el diseño de miembros estructurales de acero inoxidable conformado en frío (ASCE-8-02).
Proveedor: RSG Software
SOLICITE UNA COTIZACIÓN
Requisitos del sistema:
- Windows Vista, 7, 8, 8.1, 10 (32 bits o 64 bits)
- Microsoft.NET Framework 4.5
Especificaciones admitidas:
- AISI S100-16/S1-18 - ASD, LRFD, LSD
- AISI S100-16 - TEA, LRFD, LSD
- AISI S100-12 - TEA, LRFD, LSD
- AISI S100-07/S2-10 - TEA, LRFD, LSD
- AISI S100-07 - TEA, LRFD, LSD
- AISI 2004 - TEA, LRFD, LSD
- AISI 2001 - TEA, LRFD, LSD
- AISI 1999 - ASD y LRFD
- ASCE 8-02 - ASD y LRFD (acero inoxidable)

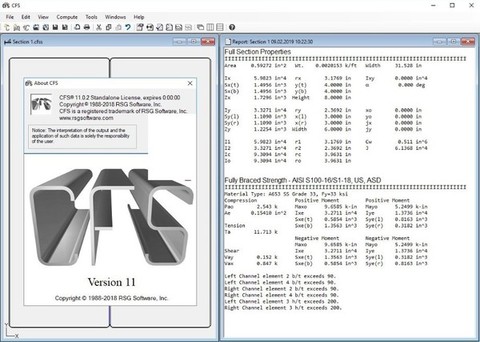

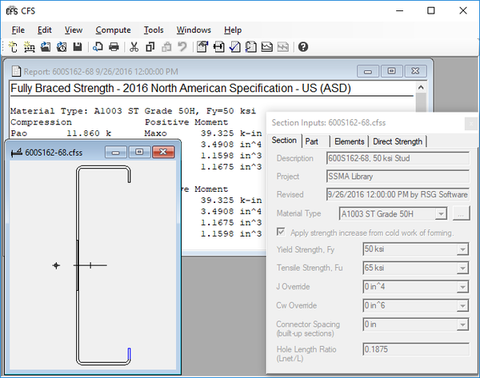

El asistente de secciones facilita la creación rápida de geometría para formas comunes, y la interfaz gráfica le permite crear prácticamente cualquier forma de acero conformado en frío, incluidas formas cerradas, secciones construidas y elementos perforados. Puede elegir entre una larga lista de materiales predefinidos de acero al carbono y acero inoxidable o personalizar las propiedades del material según sea necesario. Además, se proporcionan varias bibliotecas para formas de componentes comúnmente disponibles en la industria. La geometría de la forma se puede imprimir en un archivo DXF.

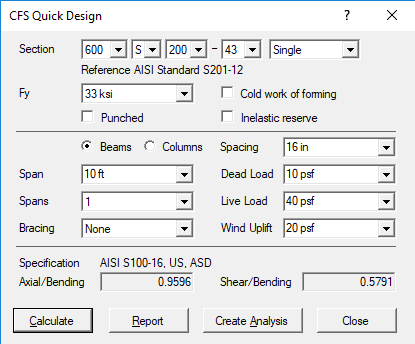

La herramienta CFS Quick Design realiza comprobaciones de diseño para formas estándar de la industria de forma muy rápida y sencilla. Incluso optimiza el grosor de la sección, el tamaño de la brida y el límite elástico para cumplir con sus requisitos de diseño. Y si necesita investigar el diseño con más detalle, simplemente cree el problema de análisis completo con un solo clic.
El asistente de análisis lo ayuda a crear una variedad de problemas de diseño, como columnas de vigas, vigas continuas y vigas de tramos múltiples con giros. Los problemas de análisis consisten en miembros, soportes, llaves, cargas y combinaciones de cargas. Las cargas transversales se pueden concentrar o distribuir y aplicar en cualquier ángulo, produciendo así una flexión biaxial. Las cargas axiales pueden incluir excentricidades que inducen momentos adicionales. Puede ver e imprimir diagramas de reacción, corte, momento y deflexión, incluidos diagramas envolventes para todas las combinaciones de carga.
Los cálculos incluyen:
Propiedades de sección completa, líquida y efectiva usando integraciones exactas
Resistencias a compresión, tracción, momentos, cortante y detenciones
Aumentar la fuerza del entrenamiento de trabajo en frío.
La extremidad comprueba la flexión/axial, la flexión/corte y la flexión/parada de la banda.
Se dan mensajes para los límites excedidos, como w/t, D/t, KL/r, etc.
La documentación completa se incluye como un archivo de ayuda integrado.

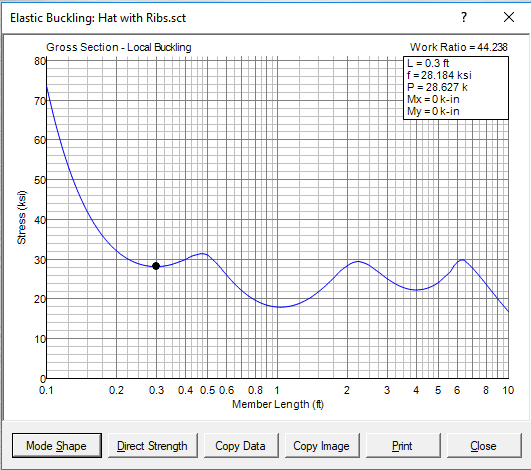

Una característica poderosa de CFS es el análisis del pandeo elástico de cualquier sección transversal utilizando el método de tiras finitas. Algunas formas pueden estar sujetas a un modo de pandeo donde la sección se distorsiona. Esta herramienta ayuda al ingeniero a utilizar el DSM (método de fuerza directa) de acuerdo con la especificación AISI.
