CADISON MATPIPE

CADISON MATPIPE para Sistema de Gerenciamento de Catálogo e Classe de Tubulação Central.

• Um módulo autônomo (não CAD) para gerenciamento de catálogo de especificações de componentes, classes de tubos, especificações de materiais e catálogos de fornecedores, etc.
• CADISON MATPIPE fornece o número de classes de tubos e catálogos do fabricante com instalador padrão. O usuário pode adicionar catálogos de acordo com os requisitos da organização e importar informações de objetos externos usando interfaces.

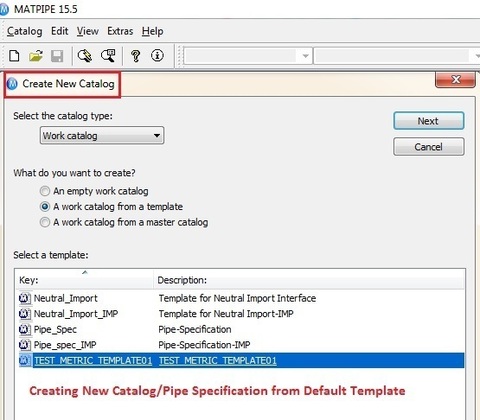

• CADISON tem provisões para criar catálogos Master e Working. O usuário pode criar catálogos mestre e de trabalho a partir do catálogo mestre usando os recursos “Réplica” e “Réplica estendida”.
• O MATPIPE fornece um tipo de Catálogo adicional chamado “Catálogos de referência” para ser usado como uma referência no momento da criação de novos objetos. Com este novo assistente, um usuário pode criar rapidamente novos objetos com todos os dados necessários (gráficos, planilhas de dados, etc.), referindo-se aos objetos existentes no Matpipe.
• CADISON MATPIPE permite que o usuário crie e mantenha várias versões de um catálogo com gerenciamento de revisão integrado.
• Os dados do componente podem ser importados e exportados por diferentes formatos (CSV, XLS etc.).

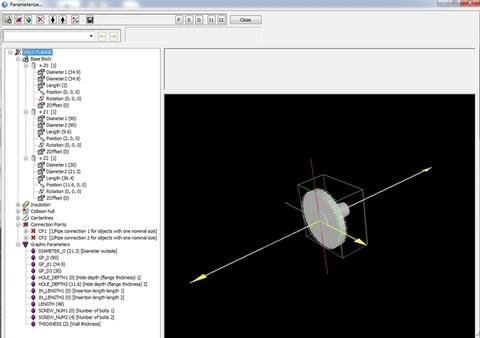

Modelador Paramétrico Integrado para Criação de Catálogo Rápido.

• O MATPIPE fornece sua própria configuração de componentes baseados em regras e ferramenta de design para especificação e parametrização de objetos. Você pode criar elementos 3D simples (por exemplo, uma válvula simples) ou mesmo estruturas complexas (por exemplo, separadores completos) como objetos paramétricos (completos com código de objeto, números de peça e descrições).
• Além dos elementos 3D, até mesmo símbolos 2D podem ser criados para diagramas esquemáticos ou equipamentos elétricos.
• Interface intuitiva simples para criação de catálogo / símbolo com modelador gráfico 3D (todas as propriedades ou dependências podem ser opcionalmente modificadas no catálogo).
• Os usuários também podem usar o recurso 'Copiar Modelo Paramétrico' dentro do CADISON MATPIPE, para copiar e reutilizar facilmente definições paramétricas completas ou algumas partes dos catálogos.
• Integração de documentos do fabricante (certificados, relatórios de teste, certificados ATEX, etc.).
• A interface eficaz com o módulo 3D garante que o designer 3D, o gerenciamento / aquisição de materiais e o fabricante tenham a mesma compreensão de uma especificação de tubulação do projeto.

Controle de Catálogo CADISON para Gestão Eficaz de Mudanças.

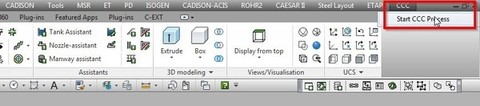

• A atualização manual de objetos já colocados com objetos revisados ​​é uma tarefa tediosa e sujeita a erros, e o gerenciamento de várias versões do mesmo objeto no projeto é difícil. Os recursos de CADISON Catalog Control (CCC) permitem que o usuário altere / atualize e gerencie objetos de catálogo já usados ​​em um projeto com as informações mais recentes.
• Este recurso do CCC permite ao usuário atualizar os objetos consumidos de projetos com a versão mais recente de forma rápida e precisa.
• Este recurso automatizado garante o controle adequado de todo o processo e também elimina a inspeção manual e a qualidade.

Geração de relatório.

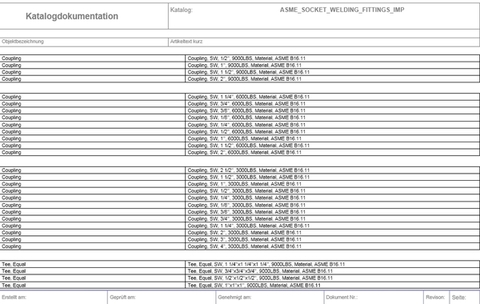

• Todas as classes de tubos e descrições de catálogos preparadas por meio do CADISON MATPIPE podem ser emitidas pelo gerador de relatórios integrado nas mais diferentes formas e formatos.
• Todos os relatórios podem ser revisados ​​e possuem mecanismos de liberação. Eles são armazenados diretamente no projeto CADISON.
• Todos os documentos podem ser apresentados até automaticamente como PDF.

Integração ERP.

• O desafio para o departamento de compras e a equipe de engenharia é manter (vários formatos de dados) sincronizar e comunicar com eficácia; fazê-lo manualmente é uma atividade tediosa e demorada, pois requer verificações de qualidade adequadas.
• Outro desafio é manter um registro de material centralizado (registro de material mestre).

Normalmente, existem 2 tipos de registros de materiais:

• MATPIPE - consiste em todas as fichas de especificações técnicas com parâmetros gráficos.
• Sistema ERP - consiste em todas as informações comerciais, incluindo código / número ERP para todos os itens.

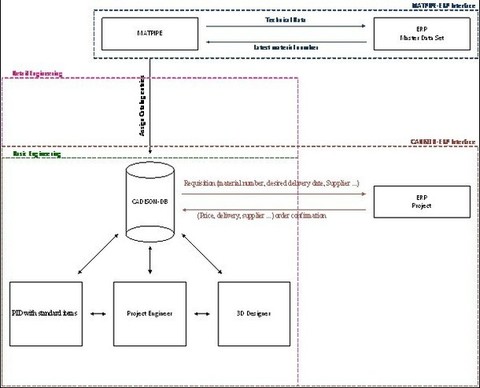

• Unir esses dois sistemas e sincronizar os dados é possível com a interface bidirecional CADISON ERP que permite a sincronização entre os dados CADISON e o sistema ERP.
